광장동 복합체육시설 건립사업 설계공모_ 3등작 / (주)디에이그룹엔지니어링종합건축사사무소

이 곳은 섬이 아니다 ; Not an Island

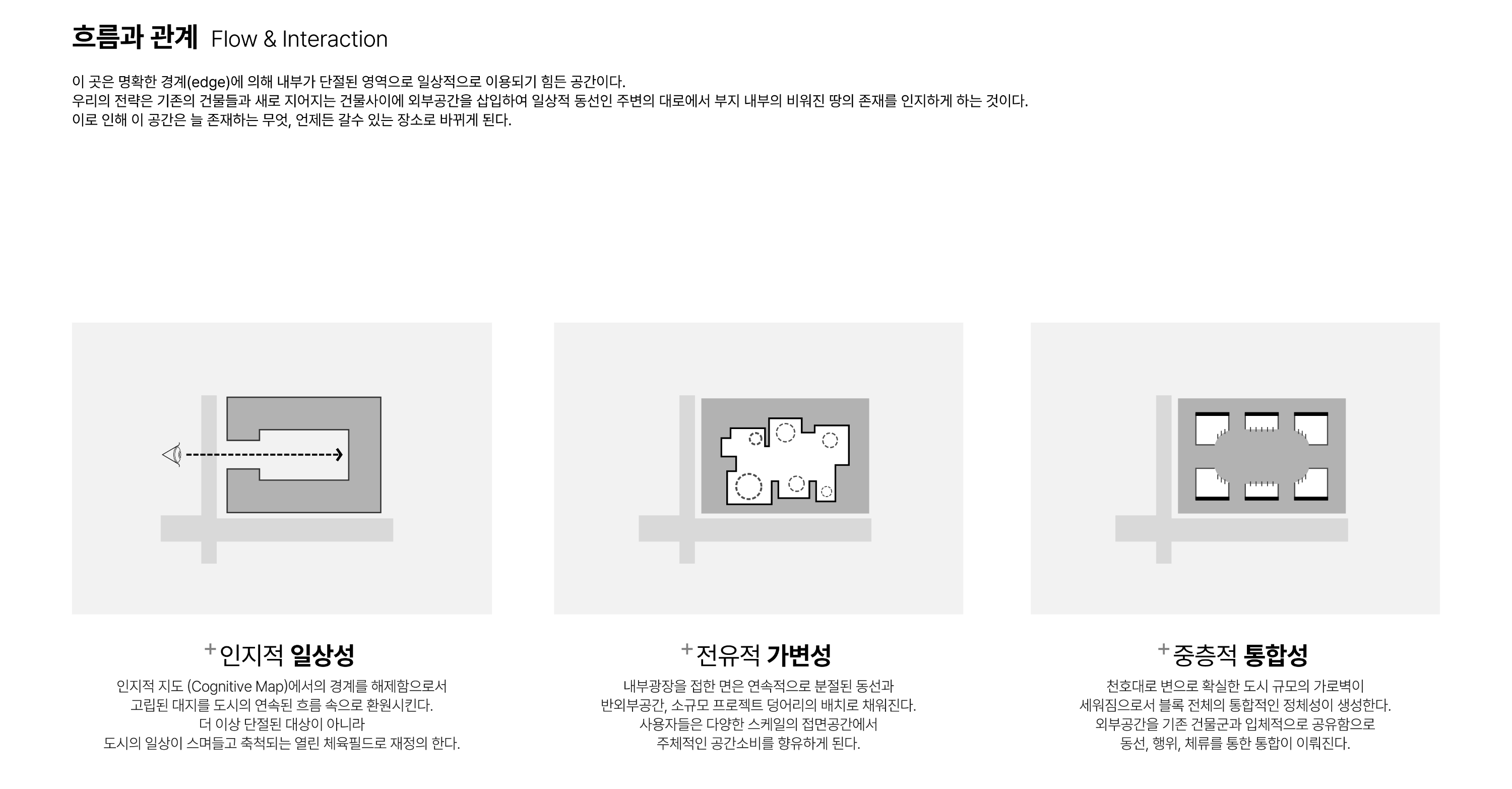

기존의 건물들과 새로 지어지는 건물사이에 외부공간을 삽입하여 일상적 동선이 주변의 대로에서 부지 내부의 비워진 땅의 존재를 인지하게 하는 것이다. 이로 인해 이 공간은 늘 존재하는 무엇, 언제든 갈수 있는 장소로 바뀌게 된다.

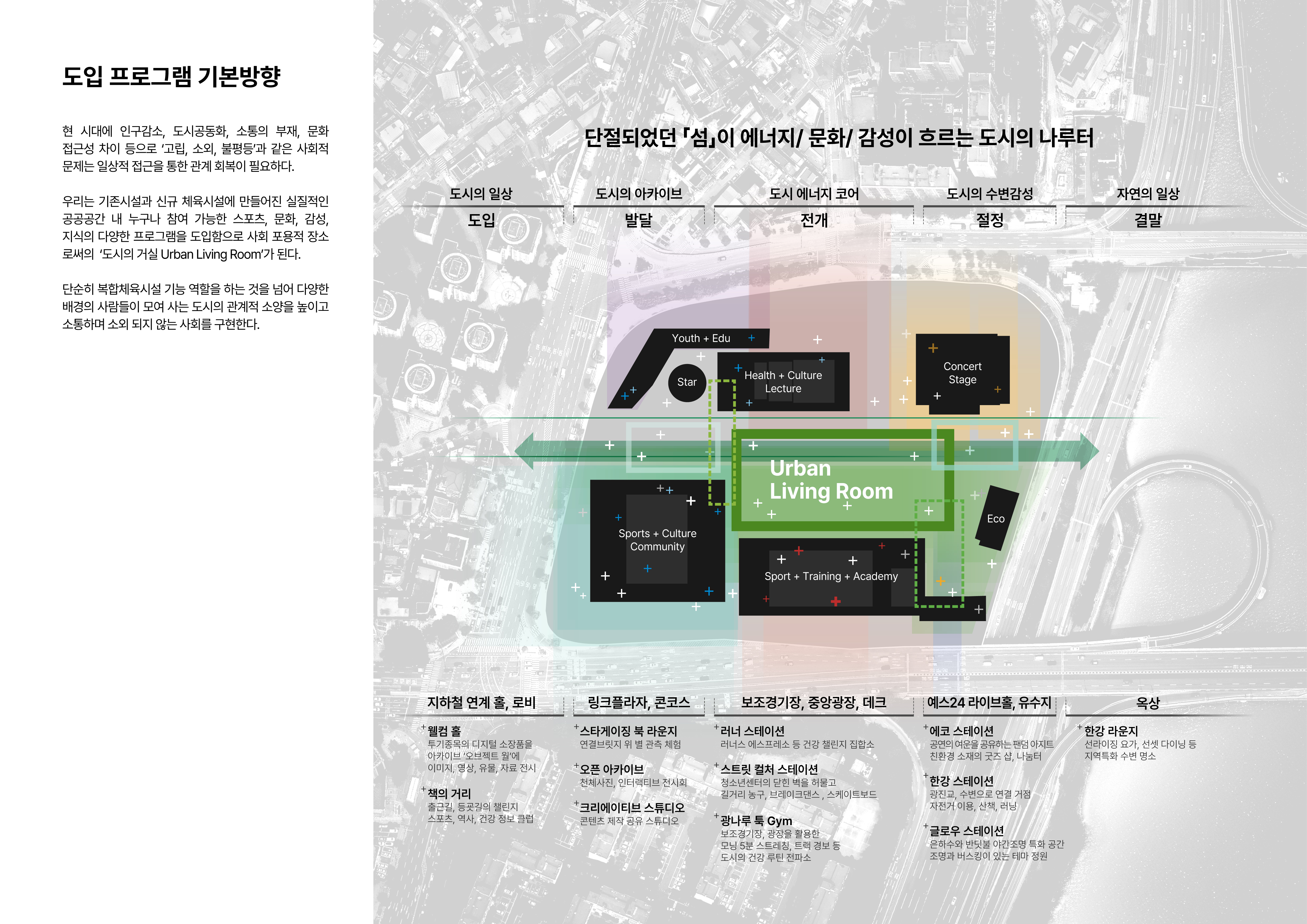

설계 컨셉 다이어그램

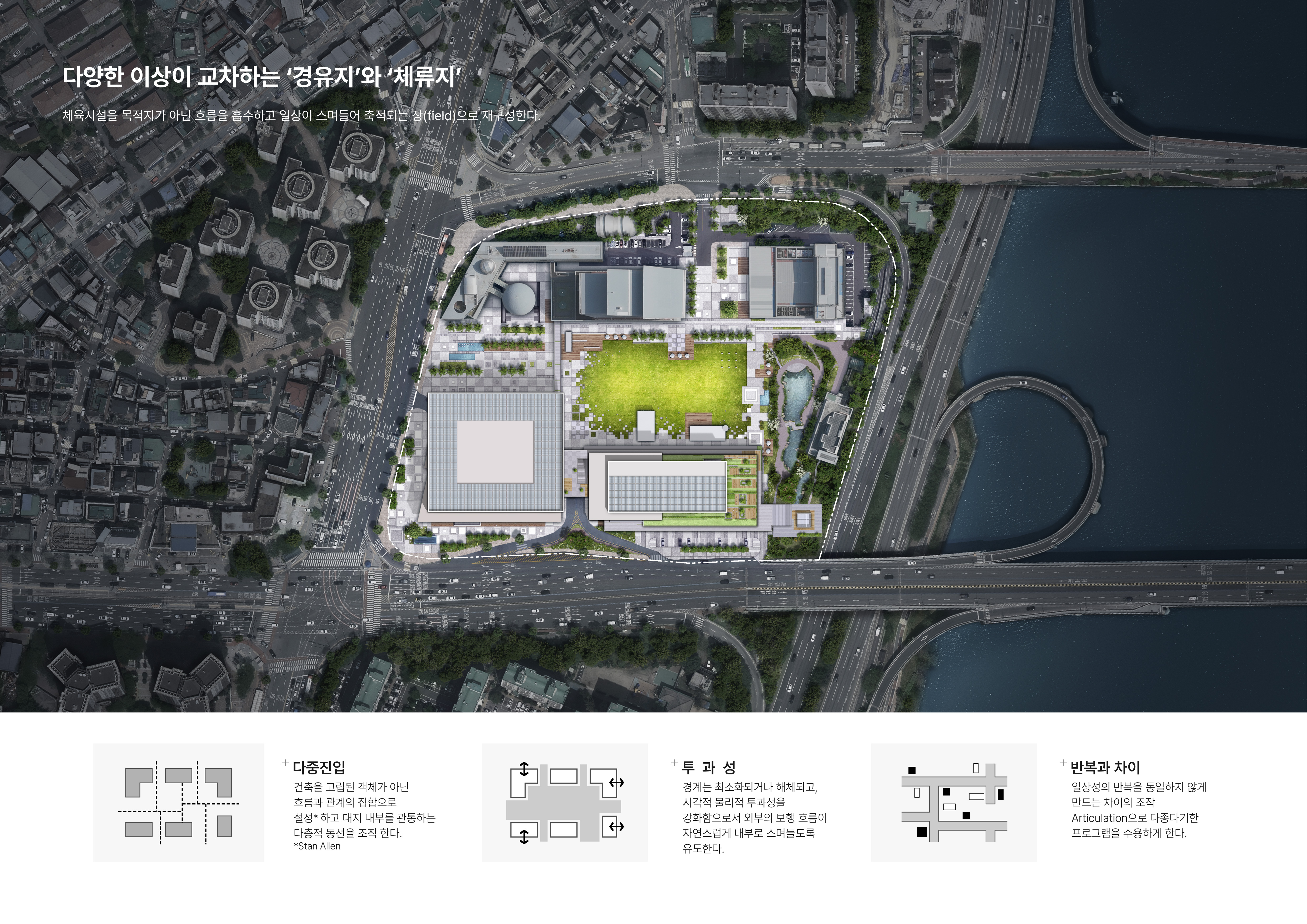

설계 컨셉 다이어그램

입면 계획 다이어그램

조닝 계획 다이어그램

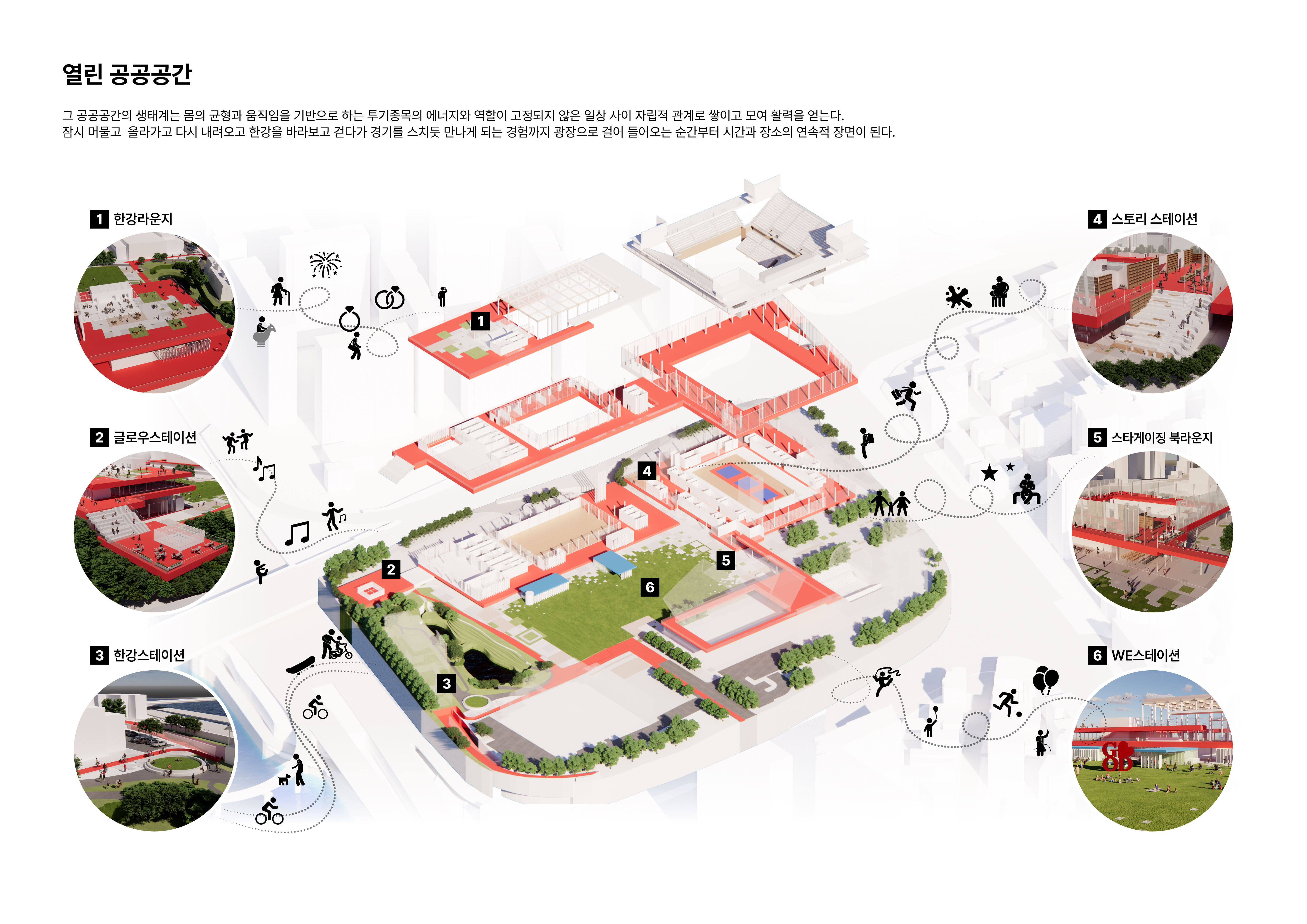

외부 공간 계획 다이어그램

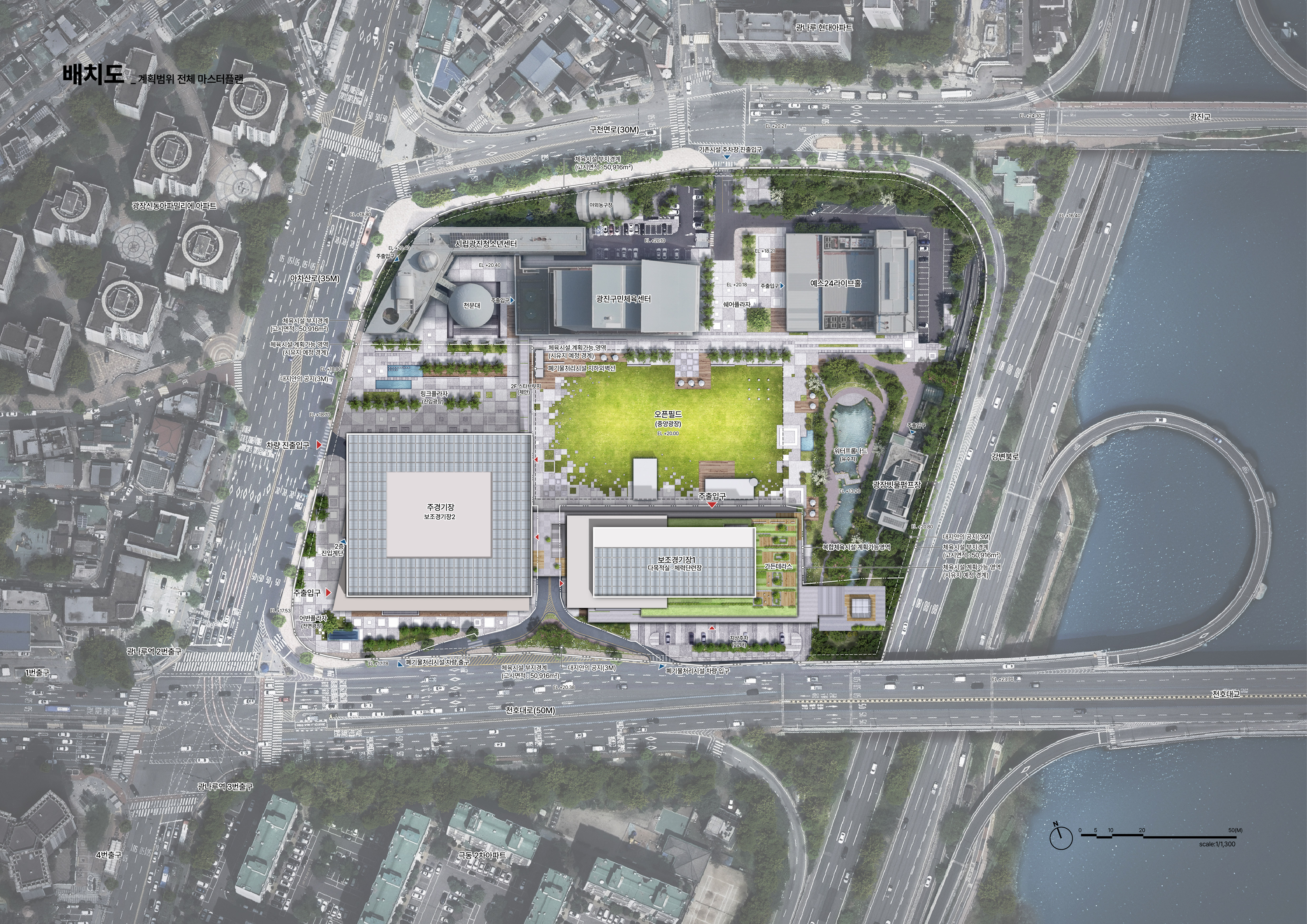

배치도

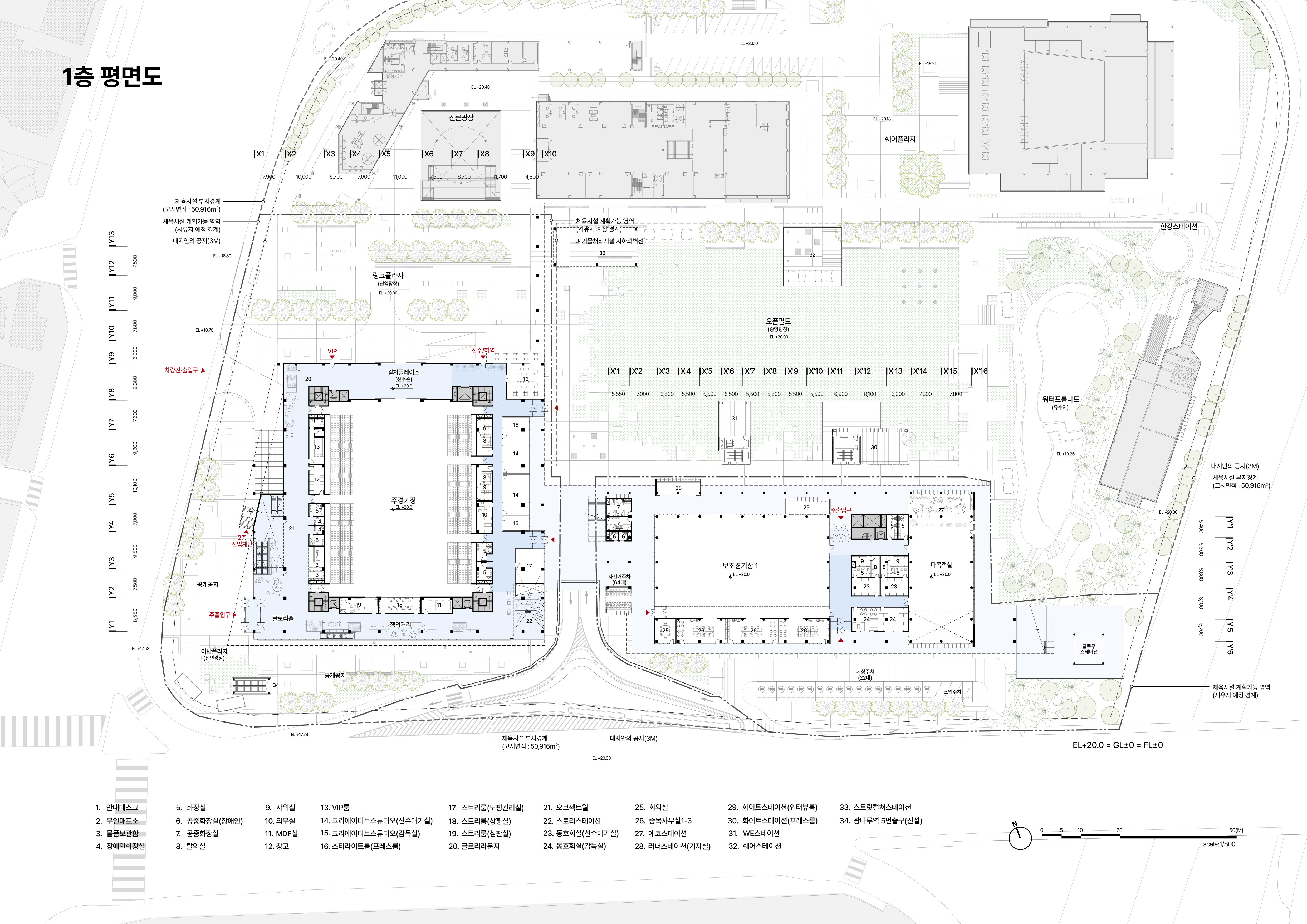

지상 1층 평면도

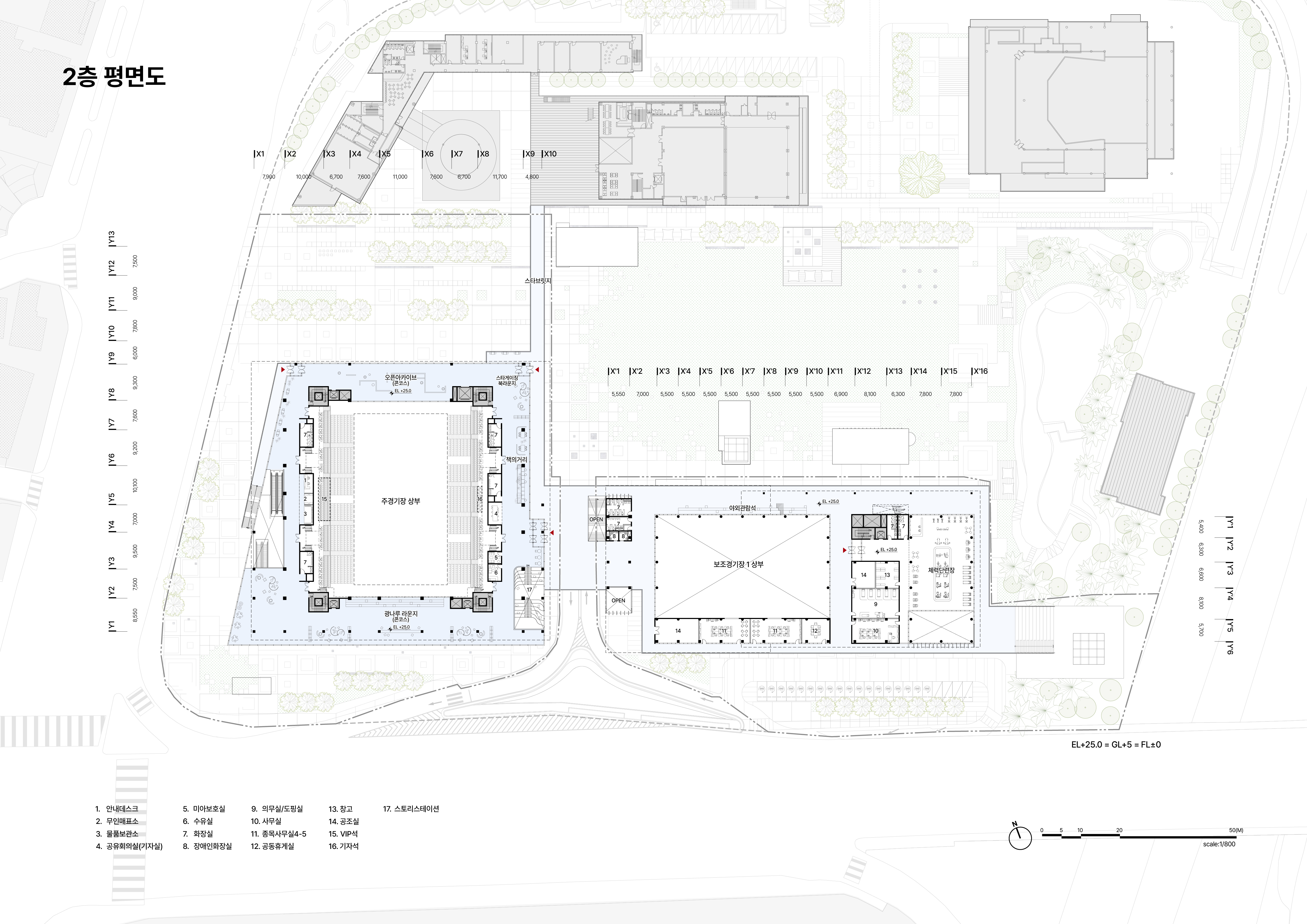

지상 2층 평면도

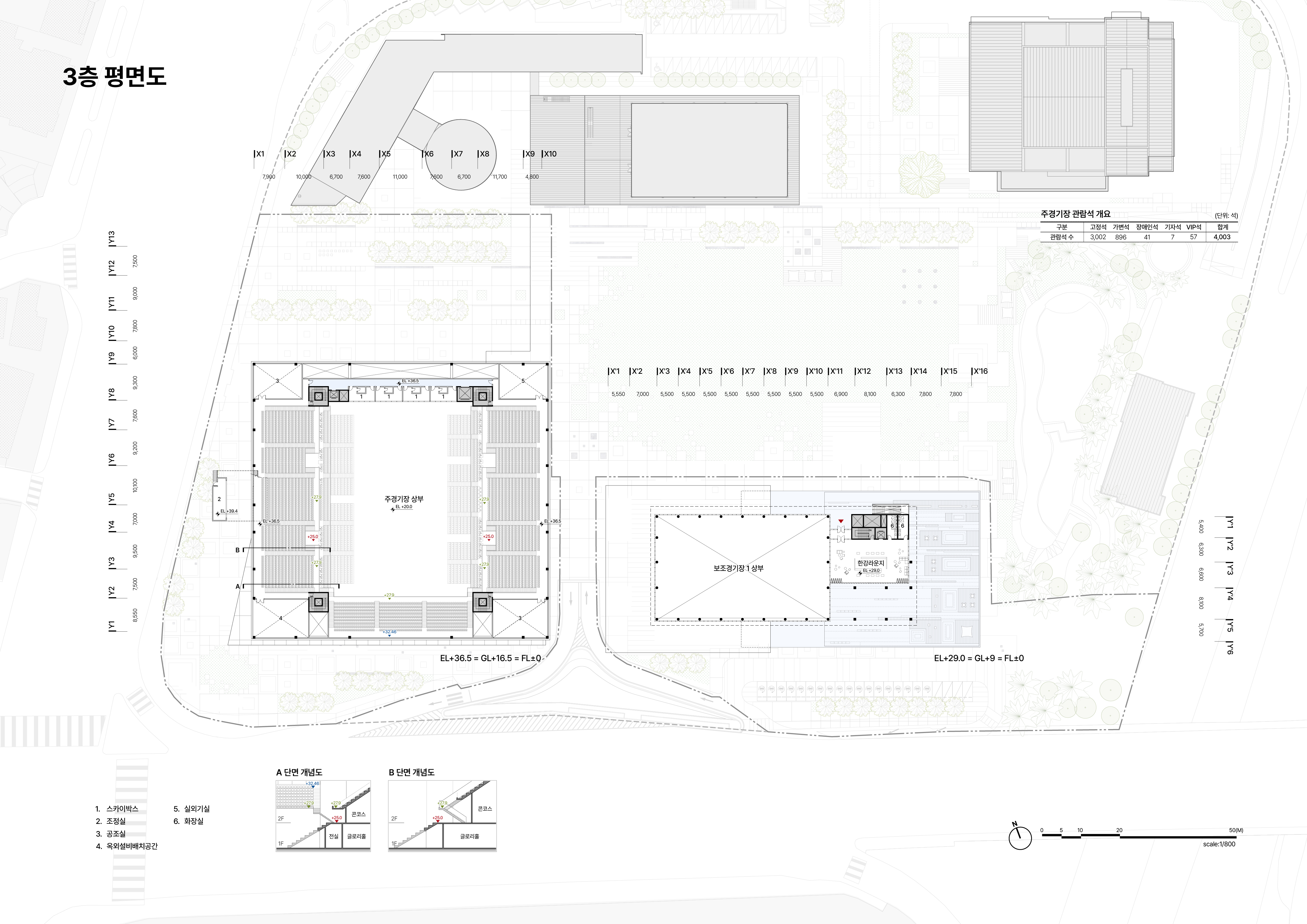

지상 3층 평면도

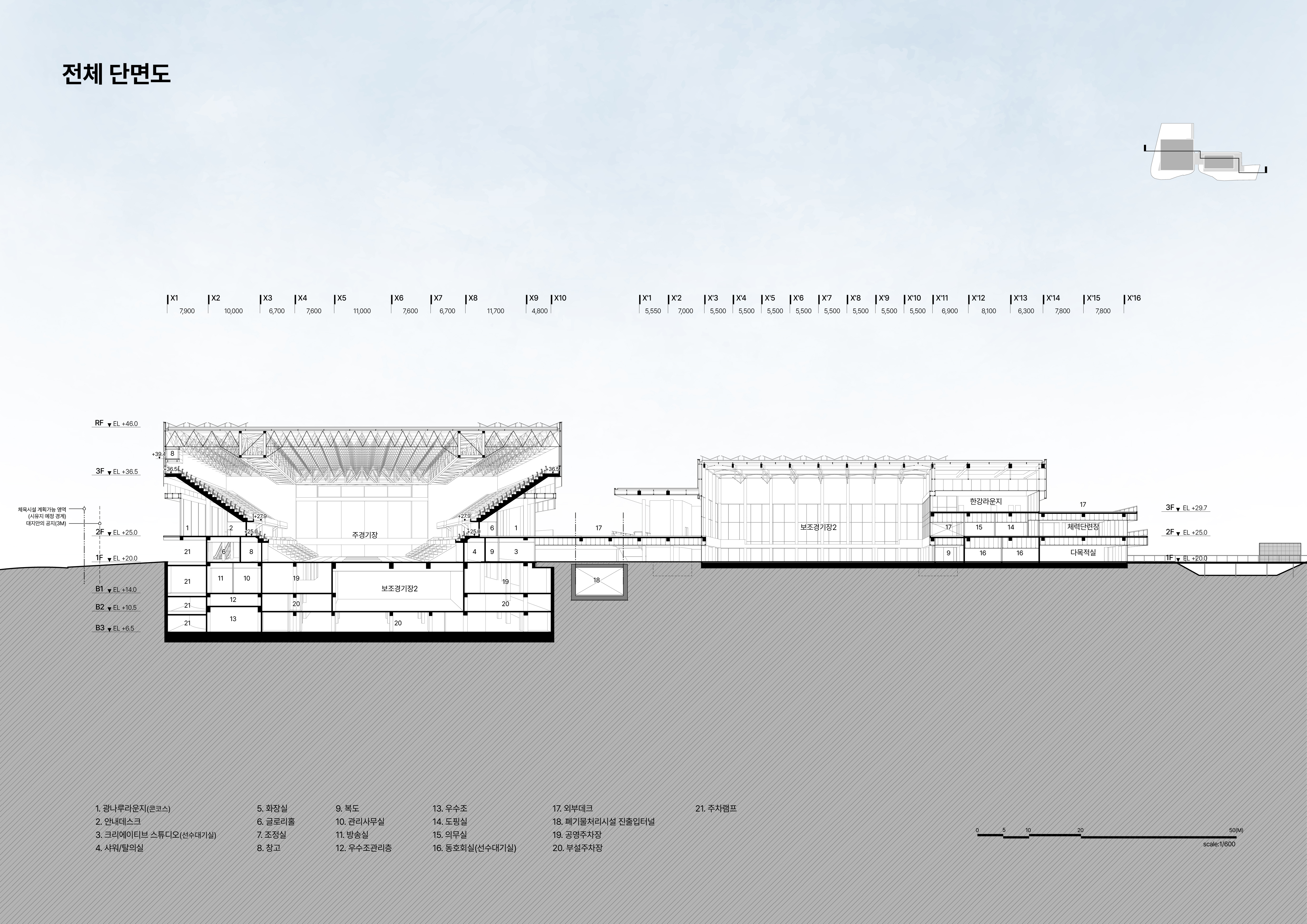

단면도

(주)디에이그룹엔지니어링종합건축사사무소
3등작_ (주)디에이그룹엔지니어링종합건축사사무소(https://dagroup.kr/)
대표건축가 김현호


대지면적 50,916㎡ / 18,840 ㎡
연면적 31,234.11㎡
건축면적 10,141.60㎡
건폐율 53.83% (60%)
용적률 81.75% (200%)
최고높이 26.0m
층수 지하 3층, 지상 3층
구조 철골구조, 철골철근콘크리트구조, 철근콘크리트구조, 목구조
대표건축가 김현호
디자인팀 임흥순, 이현종, 조윤정, 이정우, 박진아, 윤현기, 김의솔, 김현수, 임희정, 안수진, 오세림, 이주은, 홍인석
조경면적 3,014 ㎡ (16.00%)
주차대수 320대
발주처 서울 미래공간기획관 / 서울시 관광체육국 체육정책과
